BN30U





Lokomotivy BN 30 U jsou pokračováním výroby zdařilých a provozně spolehlivých lokomotiv BN 30. Mají stejný pojezd, rám, motor i převodovku, ale novou přední kapotu a stanoviště strojníka. Typ BN 30U se vyráběl jen krátce, protože se přešlo na vylepšenou variantu třicítky - typ BN 30R.
    Lokomotiva BN30U MPŽ byla vyrobena v roce 1959. Muzeum ji získalo nekompletní a ve špatném stavu ze skládky za cihelnou Hrachovec v roce 1993. Jako vrak byla deponována ještě na zahradě v Brně-Černovicích a později se vydala s ostatními vozidly do Mladějova. Tam byla v roce 1996 dokončena pečlivá oprava rámu, pojezdu, motoru a převodovky. Proběhla také úspěšná zkušební jízda v doprovodu „erka“. Později byla doplněna kapotáž, ale pro nedostatek času, díky provozování mladějovské dráhy, nebyla zatím kompletní oprava dotažena do konce a ostudně se tak vleče deset let! V r 2009 byla její renovace dokončena a nyní je lokomotiva umístěna v areálu MPŽ ve Zbbýšově. Lokomotiva si pro svůj atraktivní vzheld získala nejen obdiv z řad odborné veřejnosti ale havně si získala srdce nejmeších návštěvníků.





Technické údaje
Výrobce Vihorlat, n. p. Snina 1959
Typ BN 30U
Uspořádání B dm
Motor Škoda Diesel , naftový, stojatý, vodou chlazený
Počet válců 2
Průměr válce / zdvih pístu 110 / 150 mm
Maximální otáčky 1 500 min-1
Typový výkon 22 kW/30 k
Přenos výkonu mechanický
Spouštění motoru ruční nebo elektrické
Tažná síla 10.2 kN
Rychlostní stupně 1. - 6 km/h, 2. - 12 km/h, 3.- 18 km/h
Brzda ruční páková
Hmotnost lokomotivy 5,2 t
Rozchod 600 mm
Průměr hnacích kol 450 mm
Celkový rozvor 845 mm
Délka přes spřáhla 2 920 mm
Šířka 1 250 mm
Výška nad temenem kolejnice 2 055 mm
Minimální poloměr oblouku 7 m

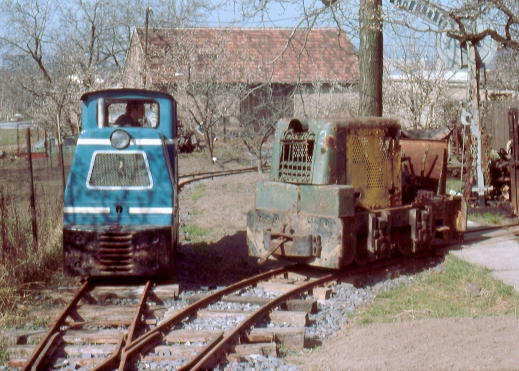

Lokomotivy BN30R a BN30U na zahradě v Brně Černovicích. 4/1994

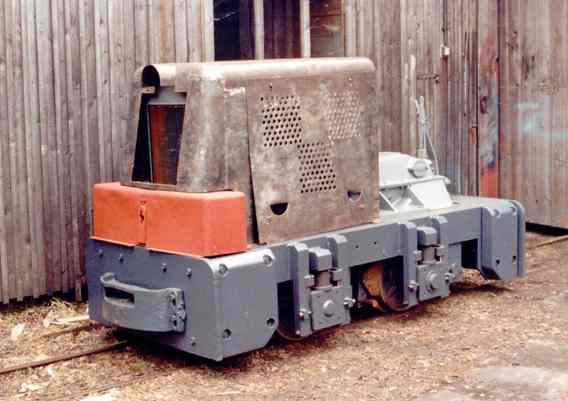

Pojezd s částečně opravenou kapotou. 03/1997

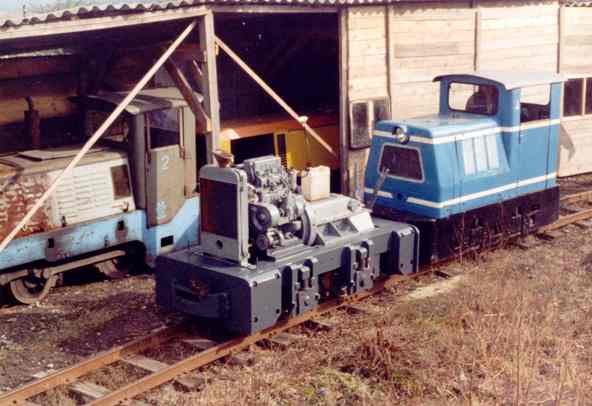

Zkušebí jízda pojezdu lokomotivy.  03/1997

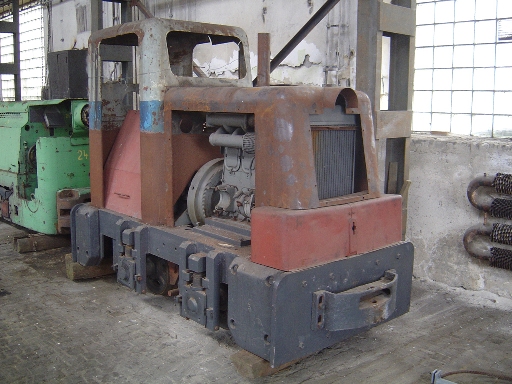

Stav lokomotivy umístěné v depozitáři ve Zbýšově

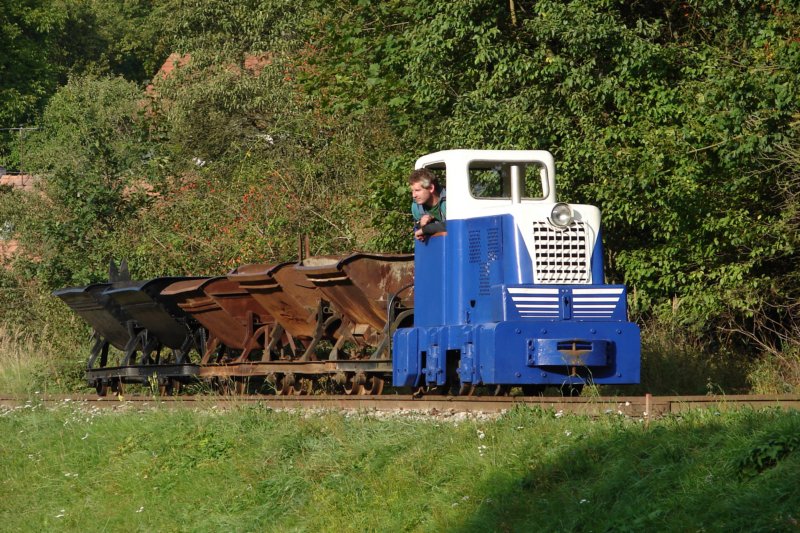

Lokomotiva BN30U s nákladními vozy typu VLO 0,75 v Babicích při předváděcí jízdě.  září 2011
