DH30 D.0 II







Důlní lokomotivy DH30D vyráběly Turčianske strojírně Martin v závodě Hliník nad Hronom od počátku 70.let do poloviny let osmdesátých. Tento typ byl vyvinut jako náhrada úspěšných lokomotiv BND30. Pohonnou jednotku tvoří průmyslový naftový dvouválec Škoda 2S110 o výkonu asi 30 koní. Přenos výkonu je hydrostatický a nápravové převodovky jsou propojeny  kardanem. Lokomotiva je dvoustanovišťová, kdy každé stanoviště je vybaveno sklopnou sedačkou, ovládáním plynu motoru, pákou ruční brzdy a na řídícím pultu voličem směru jízdy a ovládáním hydraulické odlehčovací brzdy. Převodovka je jednorychlostní a regulace výkonu a rychlosti je volena změnou otáček spalovacího motoru. Obsluha stroje je tak velmi jednoduchá. Lokomotivy byly vybaveny elektrickým osvětlením a hasícím systémem. Mimo dolů se lokomotivy objevovaly i v povrchovém provozu, kde však byl jejich slabým místem špatný výhled. Proto se také dvě z takto provozovaných lokomotiv vrátily počátkem devadesátých let k výrobci, kde byly přestavěny na jednostanovišťové s vyvýšeným uzavřeným stanovištěm. Po ukončení výroby strojů DH30D je nahradily obdobné DH35D s tříválcovým motorem 3S110.

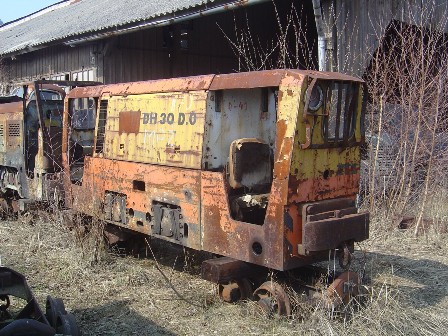

Lokomotivu DH30 vyrobenou v roce 1985 získalo MPŽ od východočeských uhelných dolů v roce 1994. Jezdila zde na rozchodu 550mm. Nyní je lokomotiva deponována ve Zbýšově. Lokomotiva opravena a přerozchodována na 600mm, aby tak v budoucnu mohla být umístěna v expozici MPŽ jako provozní reprezentant této rozšířené typové řady lokomotiv.



Technické údaje
Výrobce / rok výroby TSM závod Hliník nad Hronom 1981
Typ DH 30 D.0
Uspořádání B dh
Motor Škoda Diesel 2S110 CO, naftový, stojatý, vodou chlazený
Typový výkon 20,6 kW/28 k
Počet válců 2
Průměr válce / zdvih pístu 110 / 150 mm
Maximální otáčky 1 400 min-1
Přenos výkonu hydrostatický
Spouštění motoru tlakovzdušné, ruční, elektrické
Tažná síla 11,75 kN
Max. rychlost 12 km/h
Brzda hydraulická, ruční páková
Hmotnost lokomotivy 5,5 t
Rozchod 550 mm
Průměr hnacích kol 450 mm
Celkový rozvor 900 mm
Délka přes spřáhla 4 080 mm
Šířka 900 mm
Výška nad temenem kolejnice 1 500 mm
Minimální poloměr oblouku 10 m

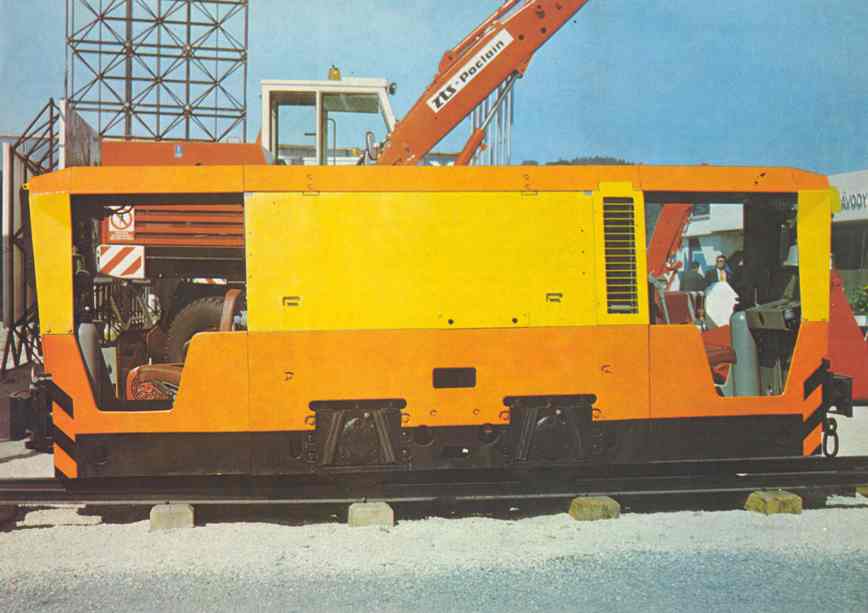

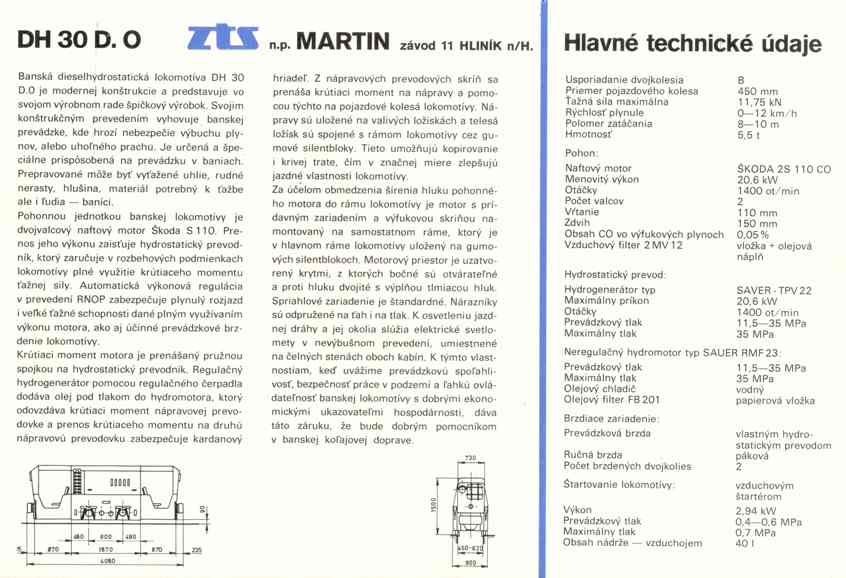

Zde si můžete stáhnout dobový katalog lokomotivy DH30 D.0

Strana 1  po kliknutí se otevře ve větší velikosti Strana 2 po kliknutí se otevře ve větší velikosti Strana 3 po kliknutí se otevře ve větší velikosti
